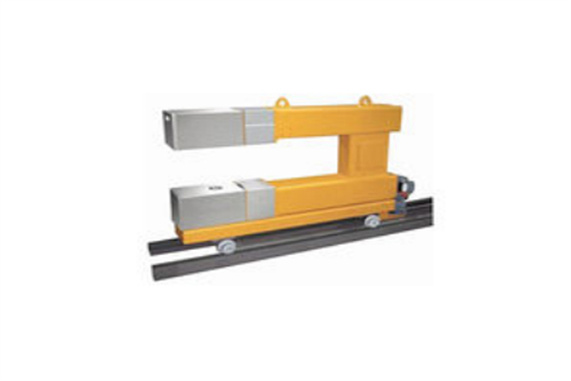

厚度的差值放在同一標記中，產生長度和厚度的差曲線，以便客戶可以直觀地查看該卷帶材料的質量信息，必要時可以打印出來。7)標樣控制功能：關鍵是控制系統中使用的標準樣本在全程校準中使用.在系統效驗和系統測試中，可以在射線下進行正確的測量。8）C機架控制功能：控制C架在滑軌上的向前和向后。1.測量精度.測量

一、X射線測厚儀利用X射線穿透被測材料時，X射線的強度的變化與材料的厚度相關的特性，從而測定材料的厚度，是一種非接觸式的動態計量儀器。它以PLC和工業計算機為核心，采集計算數據并輸出目標偏差值給軋機厚度控制系統，已達到要求的軋制厚度.適用范圍：生產鋁板、銅板、鋼板等冶金材料為產品的企業，可以與軋機配套，應用于熱軋、鑄軋、冷軋、箔軋。其中，x射線測厚儀還可以用于冷軋、箔軋和部分熱軋的軋機生產過程中對板材厚度進行自動控制。

上海市鍍層X射線測厚儀廠家2022已更新(本地資訊)采用工控機為控制計算中心?？刂乒褙撠煵杉吞幚韽那爸梅糯笃鱾?/span>

二、X射線測厚儀系統構成：

用戶操作終端觸摸屏用戶操作終端包括一個專用的工業計算機和高分辨率的彩色顯示器?？娠@示整個系統的檢測、設定、偏差值；用戶通過軟件顯示頁面可直接控制和操作測厚儀。主操作頁顯示正常操作所需的各種數據。維護頁面顯示系統正常工作時各種參數高壓反饋、管電流、燈絲電流、射線源溫度等。一些與用戶質量有關的重要數據如厚差曲線、厚度與長度關系曲線均可打印。技術員能很容易地通過操作終端的報表打印功能，打印出來以顯示可用信息。

上海市鍍層X射線測厚儀廠家2022已更新(本地資訊)放大器安裝在接收頭內。電離室由不同電位的電極和稀有氣體組成，由高壓電源提供-1萬V上下偏置電壓加在電離室上，使離子在通過電級和稀有氣體之間產生電流。電流的大小與接收器接收到的射線強度成一定比例。前放大器將電離室產生的微弱電流轉換為電壓，然后將電壓信號轉換為較大的電流信號，贈送給信號分析系統?？刂葡到y控制系統是測厚儀的關鍵，它控制著測量信號的檢驗.傳送.為了保證信號的快速平穩傳輸，控制系統主要基于西門子S7-1500PLC控制，安裝wincc實時操作系統，中檔控制柜.人機界面和數據歸檔計算機均采用工業以太網通信技術，確保數據更實用.穩定性。

冷卻系統本系統配備有專用冷卻裝置，該裝置的關鍵部件，壓縮機組均采用進口原裝組件，具有可靠性高、噪音小、控溫精度高，經久耐用等特點。通過C型架上進出油口進行冷卻。延長了關鍵部件的使用壽命。X射線發射源及接收檢測頭

X射線測厚儀采用X射線管和高壓電源。X射線管裝在一個抽真空后注滿油的全密封的油箱中保證絕緣和良好冷卻，高壓等級根據所造型號不同有所區別，加上傳感器具有的溫度自動保護與報警功能，提高了X射線管的穩定性和使用壽命。模塊化設計、免維護設計方案及規范的制造保證了設備系統高可靠性。檢測頭采用電離室和電子前置放大器組成高性能電離室檢測頭，離子室設計具有大空間，高抗干擾性、高靈敏度等特點。系統備有風冷、油冷恒溫冷卻單元，延長系統的使用壽命。
